آموزش کامل جعبه فیوز پژو 405 + عکس

جعبه فیوز پژو 405
جعبه فیوز پژو 405



آموزش کامل جعبه فیوز پژو 405

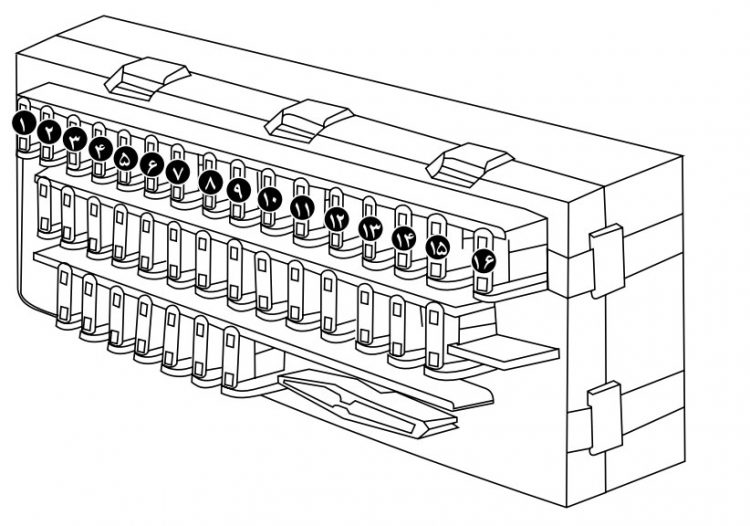

ردیف اول دارای 16 فیوز است که وظایف هر کدام از این فیوزها به شرح ذیل است.

شماره

نام تجهیز حفاظت‌شده

جریان نامی فیوز (آمپر)

1

تغذیه بعد از سوئیچ رادیو

10

2

رله قطع کمپرسور، برق بعد از سوئیچ تایمر سقف و کلید سه کاره

5

3

تعذیه بعد از سوئیچ مدولاتور ABS، رله‌های فن دور تند

15

4

چراغ کوچک عقب راست، سیگنال روشنایی رله بازر روشن ماندن چراغ‌ها

10

5

رله فن تهویه، تغذیه بعد از سوئیچ سیستم تهویه هوشمند

15

6

تغذیه ایربگ

10

7

رله بوق، مه‌شکن جلو، بوق

20

8

شانت ورودی فیوزهای 15 و 25

30

9

چراغ‌های کوچک جلو، چراغ نمره عقب

5

10

شیشه بالابر عقب، روشنایی کلیدهای شیشه بالابر عقب

30

11

فیوز اصلی چراغ‌های جلو، نور پایین و بالا، رله مه‌شکن جلو و عقب

30

12

چراغ دنده عقب، تغذیه بعد از سوئیچ دیاگ، تغذیه بعد از سوئیچ رله هشدار ABS

10

13

فاقد استفاده

30

14

فاقد استفاده

30

15

تغذیه چراغ سقف جلو و عقب، تغذیه یونیت قفل مرکزی، رله صندوق‎پران، تایمر چراغ سقف

20

16

تغذیه دائم فندک و بعد از سوئیچ فندک

20

آموزش کامل جعبه فیوز پژو 405 + عکس
آموزش کامل جعبه فیوز پژو 405 + عکس

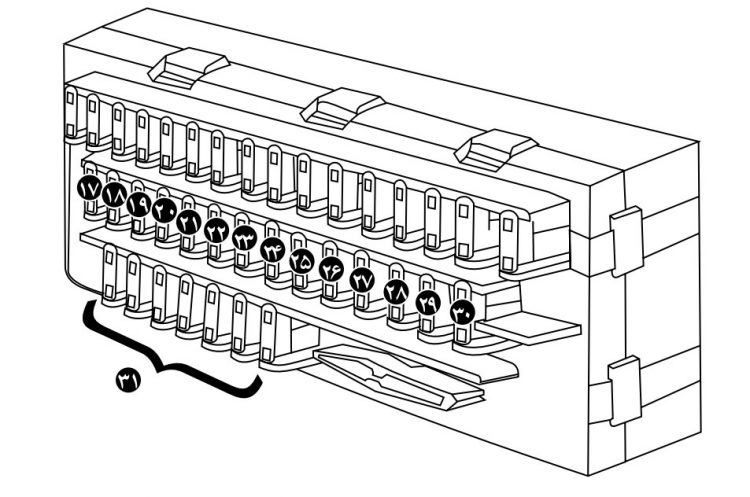

ردیف دوم دارای 14 فیوز است که وظایف هر کدام از این فیوزها بر اساس شماره‌گذاری موجود به صورت ذیل است

شماره

نام تجهیز حفاظت‌شده

جریان نامی فیوز (آمپر)

17

برق دائم یونیت تهویه، حافظه رادیو پخش

10

18

مه‌شکن عقب

10

19

چراغ‌های روشنایی پنل، روشنایی جلوآمپر، روشنایی کلیدهای رادیوپخش، روشنایی فندک، روشنایی کلید آیینه برق

10

20

صندلی برقی راننده

10

21

فن سیستم تهویه هوشمند

30

22

صندلی برقی شاگرد

20

23

فاقد استفاده

15

24

موتور برف‌ پاک‌کن، پمپ شیشه‌شور

30

25

برق دائم جلوآمپر، برق دائم دیاگ

5

26

یونیت فلاشر

15

27

شیشه‌گرم‌کن عقب، گرم‌کن آینه‌های جانبی

30

28

چراغ‌های ترمز، شیشه بالابر

15

29

شیشه بالابر جلو، روشنایی کلیدهای شیشه بالابر جلو

30

30

چراغ نقشه‌خوان، تغذیه مدار فرمان راهنما، رله قفل کودک

 15



لازم به ذکر است جداول فوق برای پژو 405 جی‌ال‌ایکس (GLX) و اس ال ایکس (SLX) بوده، اما فیوزها برای کلیه مدل‌های 405 در نظر گرفته شده است و شاید در کاربرد با هم فرق داشته باشند.
