راهنمای کامل جعبه فیوز پژو 206

جعبه فیوز پژو 206
جعبه فیوز پژو 206

راهنمای کامل جعبه فیوز پژو 206

پژو 206 دارای دو جعبه فیوز است که در قسمت‌های مختلف خودرو نصب‌شده‌اند. یکی از آن‌ها در داشبورد و زیر فرمان خودرو قرار دارد. جعبه فیوز دیگر در کاپوت قرار گرفته است. هر یک از این فیوزها جریان ورودی به یک یا چند قطعه خودرو را کنترل می‌کند. در بخش‌های بعدی به بررسی هر دو جعبه فیوز پژو 206 و راهنمای عملکرد هر فیوز موجود در آن‌ها می‌پردازیم. توجه داشته باشید اگر مهارت لازم در زمینه برق داخلی پژو 206 را ندارید، به‌تنهایی اقدام به تعویض فیوز خودرو نکنید و حتما از یک متخصص کمک بگیرید.

جعبه فیوز داشبورد 206

همان‌طور که گفتیم، جعبه فیوز داشبورد داخل کابین و زیر غربیلک فرمان قرار دارد. جعبه فیوز در زیر درپوش پایین فرمان خودرو، مخفی‌ شده‌است. روی درپوش یک پیچ قرار دارد. برای این‌که به جعبه فیوز دسترسی داشته باشید، باید با استفاده از ابزاری مانند سکه آن را بچرخانید تا درپوش باز شود و فیوزها نمایان شوند. تعدادی فیوز یدک و یک انبرک جهت تعویض فیوزها در کنار جعبه فیوز وجود دارد. جعبه فیوز زیر فرمان دارای 37 فیوز و 11 رله مختلف است. در جدول زیر به کاربرد هر یک از این فیوزها اشاره ‌شده‎است.

ردیف شماره فیوز شدت‌جریان کاربرد
1 F1 رزرو
2 F2 ۵A رله فن بخاری
3 F3 ۵A تغذیه نود جلو FCM کولر، جلو آمپر
4 F4 ۱۰A تغذیه موتور برف‌پاک‌کن عقب و قفل صندوق‌عقب
5 F5 ۵A تغذیه نور زمینه
6 F6 ۵A تغذیه سیستم ضد قفل ترمز ABS
7 F7 ۱۰A تغذیه یونیت کیسه هوا
8 F8 ۵A تغذیه جلو آمپر، ایموبیلازر، دیاگ ECU
9 F9 ۵A تغذیه پمپ شیشه‌شور
10 F10 ۵A تغذیه نود مرکزی BCM نمایشگر، شیشه‌بالابر جلو، حس‌گر دنده‌عقب
11 F11 ۱۰A تغذیه چراغ دنده‌عقب
12 F12 ۵A تغذیه سوئیچ چراغ‌ترمز
13 F13 ۱۰A تغذیه سوئیچ سه‌حالته گاز کولر
14 F14 ۵A تغذیه برق چراغ سقف، صندوق‌عقب
15 F15 ۲۰A تغذیه برق فندک
16 F16 ۱۰A تغذیه برق رادیوپخش
17 F17 رزرو
18 F18 رزرو
19 F19 رزرو
20 F20 رزرو
21 F21 رزرو
22 F22 ۱۰A تغذیه شیشه‌بالابرهای جلو
23 F23 ۵A تغذیه برق گرم‌کن آینه
24 F24 ۳۰A تغذیه برق گرم‌کن شیشه عقب
25 F25 ۳۰A تغذیه قفل مرکزی
26 F26 ۲۰A تغذیه نود مرکزی BCM
27 F27 ۵A تغذیه رله‌ها، نمایشگر؛ کولر
28 F28 ۲۰A تغذیه نود مرکزی BCM
29 F29 ۵A تغذیه ا یموبیلازر
30 F30 ۱۰A تغذیه حافظه رادیوپخش
31 F31 رزرو
32 F32 رزرو
33 F33 ۴۰A تغذیه فن بخاری
34 F34 ۴۰A تغذیه شیشه‌بالابر جلو؛ آینه
35 F35 ۴۰A تغذیه شیشه‌بالابر عقب
36 F36 ۵A رزرو
37 F37 ۱۰A رزرو



در جدول زیر نیز چیدمان رله‌های موجود در جعبه فیوز داشبورد و عملکرد آن‌ها بررسی‌ شده‌است.

ردیف شماره رله عملکرد رله شدت‌جریان – نوع
1 R1 پمپ شیشه شوی جلو ۳۰A- 2 Contact
2 R2 پمپ شیشه شوی عقب ۳۰A- 2 Contact
3 R3 گرم‌کن شیشه عقب و آینه‌ها ۳۰A- 1 Contact
4 R4 فن بخاری ۴۰A- 1 Contact
5 R5 شیشه‌بالابر عقب ۳۰A- 1 Contact
6 R6 شیشه‌بالابر جلو ۳۰A- 1 Contact
7 R7
8 R8 برف‌پاک‌کن عقب ۳۰A- 2 Contact
9 R1 پمپ شیشه شوی جلو ۳۰A- 2 Contact
10 R2 پمپ شیشه شوی عقب ۳۰A- 2 Contact
11 R3 گرم‌کن شیشه عقب و آینه‌ها ۳۰A- 1 Contact

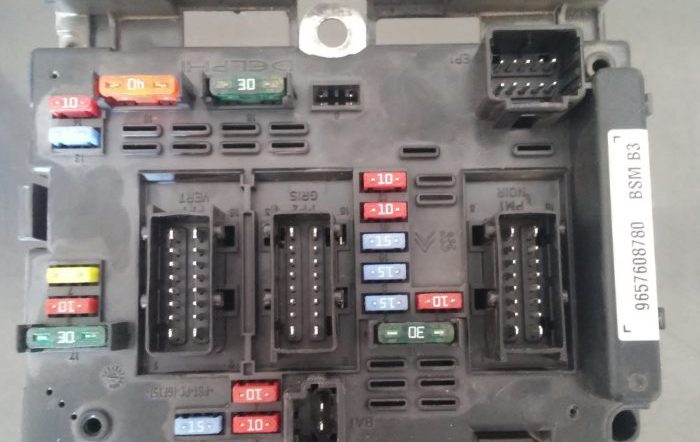

جعبه فیوز محفظه موتور

در سمت راست کاپوت یک جعبه فیوز دیگر نیز وجود دارد. در آن نیز تعدادی فیوز و رله وجود دارد که هر یک از آن‌ها با شماره مخصوص به خود مشخص‌شده‌اند. برای دسترسی به آن، گیره‌های در جعبه را بازکنید و در آن را بردارید. پس‌از این‌که کارتان تمام شد در جعبه را ببندید. هنگام بستن در جعبه، از جا افتادن صحیح آن اطمینان حاصل کنید. در جدول زیر به عملکرد هر یک از این فیوزها اشاره‌ شده‎است.

شماره فیوز شدت‌جریان عملکرد
۱ ۴۰A تغذیه برق سوئیچ استارت
۲ ۲۰A تغذیه برق سیستم‌های درونی نود جلو
۳ ۲۰A تغذیه برق رابط سیستم‌های درونی نود جلو
۴ ۲۰A تغذیه برق رابط سیستم‌های درونی نود جلو
۵ ۱۰A تغذیه رله چراغ‌های کوچک
۶   رزرو
۷ ۴۰A ترمز ABS
۸ ۳۰A ترمز ABS
۹ ۴۰A – MAXI فن دور تند و کند
۱۰ ۷۰A – MAXI تغذیه برق رابط سیستم‌های درونی BCM
۱۱ ۲۰A تغذیه رله بوق
۱۲ ۳۰A تغذیه استارتر
۱۳   رزور
۱۴ ۳۰A رله برف‌پاک‌کن جلو
۱۵ ۱۰A تغذیه اکسیژن حس‌گر
۱۶ ۴۰A تغذیه رله دوبل
۱۷ ۱۰A تغذیه پمپ سوخت و یونیت موتور
۱۸ ۱۰A تغذیه یونیت موتور

در جدول زیر نیز چیدمان رله‌های موجود در جعبه فیوز محفظه موتور و عملکرد آن‌ها بررسی‌ شده‌است.

شماره رله عملکرد شدت‌جریان – نوع
RLY1 رله کنترل موتور ۳۰A-1 Contact
RLY2 رله پمپ‌بنزین ۳۰A-1 Contact
RLY3 رله چراغ کوچک ۳۵A-1 Contact
RLY4 رله بوق ۳۵A-1 Contact
RLY5 رله برف‌پاک‌کن جلو ۳۰A-2 Contact
RLY6 رله برف‌پاک‌کن جلو ۳۰A-2 Contact
