راهنمایی کامل جعبه فیوز تندر 90
خودروی تندر 90 که در ایران به نام ال 90 هم شناخته می‌شود، خودروی تندر 90 دو جعبه فیوز دارد که یکی زیر کاپوت و کنار موتور تعبیه شده‌است. جعبه فیوز دوم تندر 90 در داخل اتاق و در سمت چپ غربیلک فرمان قرار دارد.

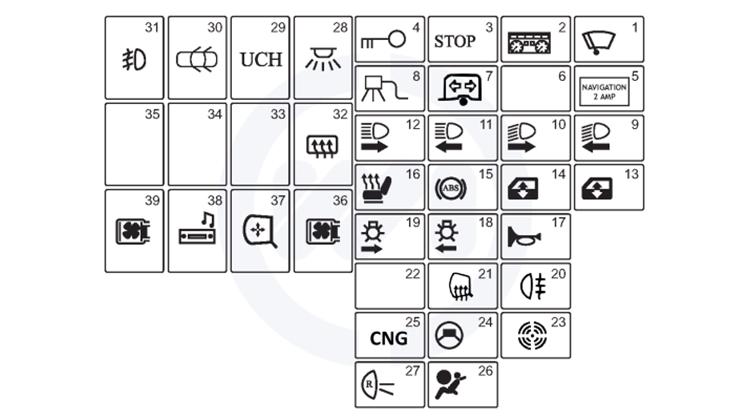

نقشه جعبه فیوز تندر 90 به صورت تصویری تهیه شده و شماره فیوزها در نقشه قید نشده است. داخل در جعبه فیوز نقشه‌ای دقیقاً مطابق محل نصب فیوزها درج شده‌است و هر فیوز به وسیله آیکون قسمت مربوط به خود قابل شناسایی است.
| شماره فیوز | آمپر | کاربرد |
| F1 | ۲۰ آمپر | برف پاک کن جلو |
| F2 | ۵ آمپر | نشانگر سیستم انژکتور |
| F3 | ۱۰ آمپر | چراغ ترمز |
| F4 | ۱۰ آمپر | سیستم ضد سرقت |
| F5 | ۵ آمپر | جعبه دنده اتوماتیک |
| F6 | – | استفاده نشده |
| F7 | – | یدک کشی(کاروان ، …) |
| F8 | – | استفاده نشده |
| F9 | ۱۰ آمپر | چراغ نور پایین چپ |
| F10 | ۱۱ آمپر | چراغ نور پایین راست |
| F11 | ۱۲ آمپر | چراغ نور بالا چپ |
| F12 | ۱۳ آمپر | چراغ نور بالا راست |
| F13 | ۳۰ آمپر | شیشه بالابرهای برقی عقب |
| F14 | ۳۱ آمپر | شیشه بالابرهای برقی جلو |
| F15 | ۱۰ آمپر | سیستم ترمز ABS |
| F16 | ۱۵ آمپر | سوئیچ گرم کننده صندلی راننده |
| F17 | ۱۶ آمپر | بوق |
| F18 | ۱۰ آمپر | چراغ کوچک چپ |
| F19 | ۱۱ آمپر | چراغ کوچک راست |
| F20 | ۷٫۵ آمپر | چراغ های مه شکن عقب |
| F21 | ۵ آمپر | یغ زدایی آینه هی جانبی |
| F22 | – | استفاده نشده |
| F23 | ۱۵ آمپر | تجهیزات هشدار دهنده |
| F24 | ۵ آمپر | فرمان هیدرولیک |
| F25 | ۶ آمپر | سوخت گاز(CNG) |
| F26 | ۵ آمپر | کیسه هوا |
| F27 | ۲۰ آمپر | چراغ دنده عقب و شیشه شوی عقب |
| F28 | ۱۵ آمپر | چراغ های داخل محفظه سرنشین |
| F29 | ۱۵ آمپر | واحد کنترل محفظه سرنشین |
| F30 | ۲۰ آمپر | قفل مرکزی(درب‌ها، صندوق عقب، …) |
| F31 | ۱۵ آمپر | چراغهای مه شکن جلو |
| F32 | ۳۰ آمپر | یخ زدایی شیشه عقب |
| F33 | – | استفاده نشده |
| F34 | – | استفاده نشده |
| F35 | – | استفاده نشده |
| F36 | ۳۰ آمپر | بخاری |
| F37 | ۵ آمپر | آینه برقی |
| F38 | ۱۵ آمپر | سیستم صوتی |
| F39 | ۱۰ آمپر | تهویه مطبوع(کولر) |
